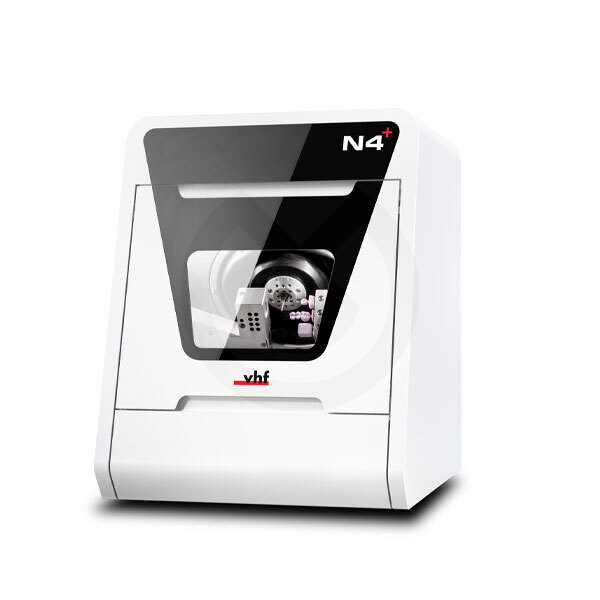

N4+

Proclinic informa:

La N4+ es una eficiente máquina de procesamiento en húmedo para rectificar y fresar bloques de cerámica vítrea, composites y circonio, así como pilares de CoCr y titanio. No solo convence con su gran precisión y el accionamiento rápido, sino también con su carcasa muy compacta con circuito de fluido cerrado. Ocho boquillas finas en el husillo desvían el líquido refrigerante con precisión hacia el campo de acción entre la herramienta y la pieza en bruto y garantizan un efecto de refrigeración óptimo. Además, la N4+ dispone de una gran potencia: El husillo de la máquina ofrece un potente rendimiento de 800 vatios y logra hasta 80.000 rpm. Esto posibilita un mecanizado en húmedo eficiente de hasta tres bloques o pilares prefabricados.CARACTERISTICAS Campos de aplicación Mecanizado en húmedo Materiales Vitrocerámica, titanio, óxido de circonio, material compuesto, polímeros · Bloques de hasta 45 × 20 × 20 mm Indicaciones Coronas, puentes, coronas y puentes completamente anatómicos, inlays, onlays, pilares, carillas, carillas oclusales SISTEMA BASE Estructura Banco de máquina de cuerpo macizo de aluminio fundido Carcasa Chapa de acero, lacada en blanco brillante, con puerta de la cámara de trabajo y contenedor para líquido refrigerante integrado en el cajón Número de ejes 4 Ejes lineales: Eje X/ Y/ Z Husillo de bolas de precisión · Motores con resolución < 1 μm · Guías de precisión rectificadas de acero · Repetibilidad de ±0,003 mm Eje de giro: Eje A Eje de giro con alta concentricidad · Ángulo de rotación: 200° Unidad de control Electrónica de control de 4 ejes simultáneos con trayectoria continua de pista y cálculo dinámico previo · Sistema operativo en tiempo real cercano al hardware con conjunto de instrucciones estandarizado · Procesador FPGA integrado · Hardware actualizable · Cálculo de pista en tiempo real mediante motor de hardware dedicado en FPGA · Regulación de cuatro cuadrantes en los motores para una suavidad de funcionamiento especialmente alta · Múltiples E/S analógicas y digitales para controlar los periféricos · Convertidor integrado para motores síncronos y asíncronos, Detección electrónica del primer corte · Interfaz de Ethernet y USB Iluminación Led RGB con indicación de estado Sistema de cámara Cámara integrada en el espacio de trabajo para una asistencia remota más sencilla y posibilidad de grabación interna HUSILLO Generalidades Husillo de alta frecuencia refrigerado por agua, sincronizado, con cambio de herramienta neumático · Aire de bloqueo contra penetración de cuerpos extraños · Limpieza automática del cono Velocidad Hasta 80 000 rpm Potencia Potencia generada (Pmax): 800 W; · Potencia máxima (S6): 600 W · Potencia constante (S1): 440 W Cojinete Rodamiento cuádruple de bolas de cerámica híbrida · Excentricidad en el cono interior < 3 μm Pinza de sujeción Pinza de sujeción de acero inoxidable con revestimiento cerámico para herramientas con vástago de 3 mm de diámetro y 35 mm de longitud máx. total AUTOMATIZACIÓN Cambio de herramientas Estación de cambio de herramienta para 8 piezas, extraíble · Medición de longitud y control de rotura de herramientas mediante palpador de medición de precisión · Acceso a través de la puerta de la cámara de trabajo, bloqueada por seguridad MODOS DE MECANIZADO En húmedo Boquillas múltiples de fluido en el husillo · Depósito de reserva integrado (3,5 litros) para agua de refrigeración con sistema de filtros de carbón activado · Sensor para supervisar el suministro de líquido · PUREWATER: no se requieren aditivos abrasivos, excepto en el mecanizado de titanio REQUISITOS DE CONEXIÓN Aire comprimido 4 bar: 25 l/min hasta 8 bar: 45 l/min · Pureza del aire conforme a ISO 8573-1:2010 Corriente 100 – 240 V · 50/60 Hz, 640 W Datos Puerto base T de 10/100/1000 Mbit/s (detección automática) de Ethernet mediante conector RJ-45 CONDICIONES AMBIENTALES Temperatura Entre 10 °C y 35 °C Humedad Máx. de 80 % (relativa), sin condensación HOMOLOGACIONES Todos los modelos CE, VDE Modelo para Norteamérica UL 61010-1, CAN/CSA C22.2 No. 61010-1 (pending) DIMENSIONES Y PESOS Medidas (An/P/Al) 364 × 460 × 473 mm · 364 × 667 × 473 mm con la puerta abierta Distancia de las patas (An/P) 337 × 324 mm Peso 52 kg VOLUMEN DE SUMINISTRO Software CAM Software DENTALCAM incluido en el volumen de suministro Sistema de soportes Dispositivos de fijación de pilares para diversos sistemas (opcional) Accesorios Juego de servicio del husillo · Juego de calibración incl. Tornillo micrométrico · Juego de Tec Liquid · Cepillo para placa de boquillas · Cepillo de limpieza · Filtro fino de recambio · Pellets de carbón activado · Tec Powder (3 unidades) · Suplementos para cargador de herramientas (2 unidades) · Tornillos de recambio para soporte de piezas de trabajo · Llave dinamométrica · Llave de desbloqueo de emergencia · Brocas (posiciones de herramienta) · Perno de medición · Manguera de aire comprimido con reductor de presión · Cable de red · Cable de red Ethernet · Ayuda de transporte para desplazar la máquina · Manual de servicio
